离心泵, 按泵壳的剖分方式大体可以区分为径向剖分泵和轴向剖分泵. 相对于径向剖分泵, 轴向剖分泵安装与维护比较方便, 拆泵检查及维护时不能拆管路,只要打开泵盖就可以进行检修. 因而这个种类型的泵得到广泛的应用. 单级的轴向剖分泵为双吸式, 介质从叶轮的两侧进入叶轮的吸入口, 所以基本没有轴向力和轴向位移,所以泵的效率及运行寿命长, 故障率也低.当然如果单级泵的扬程不够,还可以选多级中开式的,多级中开式的可以是双吸叶轮或单吸叶轮或两种叶轮的组合.
水泵>> 各种轴向剖分中开式离心泵

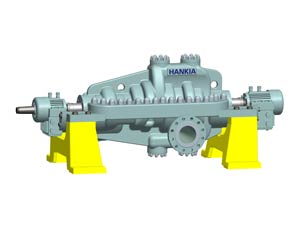

MDS 系列两端支承API标准多级中开泵,BB3
MDS系列是完全根据API标准第10版设计的卧式多级中开泵. 泵全部采用中心支撑. 根据需要泵的首级可以采用双吸叶轮, 以得到更好的气蚀性能, 如果有特殊要求,还可以加装诱导轮降低汽蚀值. 叶轮采用背对背布置,可以消除轴向力, 同时采用双流道壳体,可以减弱对转子的径向力.经过长期的生产制造,公司可以根据用户特定的技术文件,快速的设计及制造BB3系列的泵, 而且能完全达到技术文件要求.
MDS泵是我们公司的主力泵产品, 经过多年客户的应用及本公司的精心设计及严格的制造工艺, 得到国外许多客户的好评. 在国外很多的工程中都可以看到汉亚泵业的身影及参与.
主要特点
- 泵壳轴向剖分开,可以方便的检修及零件的更换;
- 叶轮背对背面布置,消除轴向力,并增加泵的寿命,减少维护成本;
- 整个泵的刚性好,可以承受高压,有充足的设计压力余量;
- 首级叶轮可以采用双吸式叶轮, 改善整个泵的吸入性能;
- 可选的首级诱导轮;
- 密封腔体完全按API682标准设计;
- 轴承可以带保温冷却夹套,提升泵的工作温度范围;
- 轴承的形式及型号按重载标准选用, 并增加了负荷设计系数;这样泵可以在高粘度及大密度的介质下工作;
- 标准预计各种探测仪器的接口,可以实现自动化及远程控制,配合现在控制技术,做到无忧泵站,全天候运行.
主要应用
- 远距离输送原油,成品油及其它化工介质;
- 港口原油装载及装卸;
- 油田高压注水
- 高温高压锅炉注水;
- 远距离管路增加
- 各种石油化工及冶炼厂等.
性能范围
- 流量最大 830L/s (3000m3h), 或按照用户的技术文件要求
- 扬程最高 1500m(4921ft), 或按照用户的技术文件要求
- 工作温度最大 210°C
- 工作压力4.0Mpa/6.3Mpa/10.0Mpa/16Mpa/20Mpa, 或按照用户的技术文件要求
- 口径最大 600mm or 或按照用户的技术文件要求.

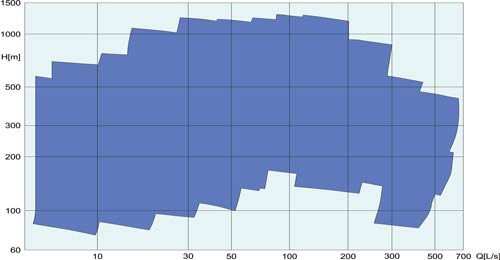

型谱图
型谱图50Hz
