离心泵, 按泵壳的剖分方式大体可以区分为径向剖分泵和轴向剖分泵. 相对于径向剖分泵, 轴向剖分泵安装与维护比较方便, 拆泵检查及维护时不能拆管路,只要打开泵盖就可以进行检修. 因而这个种类型的泵得到广泛的应用. 单级的轴向剖分泵为双吸式, 介质从叶轮的两侧进入叶轮的吸入口, 所以基本没有轴向力和轴向位移,所以泵的效率及运行寿命长, 故障率也低.当然如果单级泵的扬程不够,还可以选多级中开式的,多级中开式的可以是双吸叶轮或单吸叶轮或两种叶轮的组合.
水泵>> 各种轴向剖分式离心泵
DSR 系列卧式单级双吸中开离心泵
DSR 系列是卧式单级双吸式中开泵. DSR系列主要是用于适配50HZ的电机或速度相当的的柴油机等. DSR的设计压力一般超过1.6MPA,主要用于低压泵的应用. 它的结构简单,比如密封腔跟泵体一起铸造成一体, 只运用了泵体密封环. 多数DSR采用圆柱叶片的叶轮,制造比较简单,因而价格比较便宜, 这对预算不多的工程来说是一个合适的选择.
到目前为止,DSR主要用于温度在80摄氏度以下的介质的应用. 如果配合材质的选择,可以用在耐腐蚀的介质,比如海水等. 轴承采用脂润滑,必要时也可以用油润滑.
主要特点
- 单流道泵壳,结构简单,制作成本有优势;
- 密封腔体跟泵壳铸造成一个零件, 减少零件数目;
- 分工式轴承体,方便轴承安装;
- 可以任意选择顺时针或逆时针;
- 采用新的制造工艺, 品质更稳定;
- 可选择的润滑方式.
主要应用
- 水厂及市政工程取水及输送水;
- 农业灌溉工程;
- 电厂及核电厂用泵;
- 海水及岸基工程用泵;
- 空调循环系统;
- 工矿企业;
- 消防;
- 其它介质循环系统等.
性能范围
- 流量up to 3500L/s (12600m3h)
- 扬程up to 140m
- 工作温度up to 80°C
- 工作压力1.0Mpat /1.6Mpa
- 口径up to 1200mm

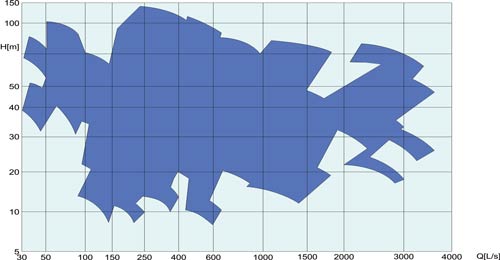

型谱图
型谱图50Hz
