离心泵, 按泵壳的剖分方式大体可以区分为径向剖分泵和轴向剖分泵. 相对于径向剖分泵, 轴向剖分泵安装与维护比较方便, 拆泵检查及维护时不能拆管路,只要打开泵盖就可以进行检修. 因而这个种类型的泵得到广泛的应用. 单级的轴向剖分泵为双吸式, 介质从叶轮的两侧进入叶轮的吸入口, 所以基本没有轴向力和轴向位移,所以泵的效率及运行寿命长, 故障率也低.当然如果单级泵的扬程不够,还可以选多级中开式的,多级中开式的可以是双吸叶轮或单吸叶轮或两种叶轮的组合.
水泵>> 各种轴向剖分式中开泵

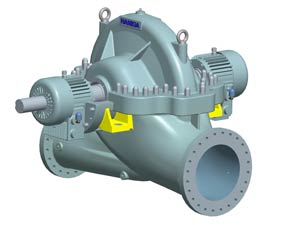

DSP 系列单级双吸中开泵,API610标准, BB1
DSP 系列是按照API标准第10版设计的两端支承的单级双吸中开泵. 结构设计,性能, 及材质规范完全符合API标准或根据用户的技术文件要求. 密封腔形式及尺寸符合API682标准, 可以适配主流的任何按API682标准设计的机械密封,第一类,第二类和第三类等. DSP具有效率高, 单级扬程高, 高效区宽及重载设计, 可用于输送大密度及带粘度的介质. 通过不同的材质选择,可以用于化工介质及含氯离子的介质输送.
DSP广泛被用于原油输送, 装载及原油清洗泵. 还被很多的用户用在各种电厂的热水泵. 也可能用于海水淡化工程. 因其良好的性能和国际标准的设计及生产, 被国外很多用户及承包商选用,比如伊朗,伊拉克,叙利亚,阿曼, 及印尼等因家. 可靠的质量树立一张说服力的名片.
主要特点
- 大部分采用双流道设计,可以径向平衡,泵工作更加平稳,工作寿命增长;
- 双吸叶轮,精密制造,完全轴向平衡;
- 任意选择泵的工作转向,只需调换轴的安装方向,叶轮零件两零件完全对称通用;
- 密封腔按API682设计,可以用于第一类,第二类及第三类机械密封;
- 可选密封腔冷却保温夹套,可以工作到更高或更低的温度;
- 按API标准设计的轴承座,刚好性,更高的负荷系数,铸钢材质;
- 精选轴承型号,寿命达到要求;
- 带规采用泵脚支撑,特殊工况可以采用中心支撑;
- 多种探测仪器接口,可以测量振动,温度,等工作参数,实现远程和自动化控制
主要应用
- 输送各种原油,轻质汽柴油及化工液体;
- 油轮码头原油装载;
- 油田注水及消防用泵;
- 电厂,钢厂及煤矿;
- 海水淡化工程及其它近海工程;
- 化工厂及原油冶炼厂.
性能范围
- 流量up to 7000L/s (25200m3h), 可根据技术文件定制
- 扬程up to 280m(920ft), 可根据技术文件定制
- 工作温度up to 210°C
- 工作压力12.5Mpa /4.0Mpa /6.3Mpa, 可根据技术文件定制.
- 口径up to 1400mm 可根据技术文件定制, 法兰按照ASME标准.

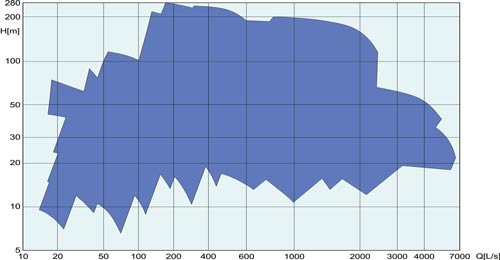

型谱图
型谱图50Hz
