单级端吸泵的泵体主要采用径向剖分式,可以分为直联式和悬臂式. 直联式的泵和电机之没有联轴器,泵和电机共用轴或电机轴直接配合在泵的轴套上传递扭矩, 结构简单,工程造价低. 悬臂泵本身带一个轴承支架, 泵作为一个单独的设备通过联轴器与电机或柴油,减速机等联接到一起.
汉亚泵业根据世界上主要泵的通用标准设计了各种型式的单级端吸泵, 比如ISO2858, ISO5199, ANSI B73.1, DIN24255等. 用户可以根据自己的工况在这里找到一个合理的选择.
水泵>> 各种单级端吸泵,直联泵,悬臂泵,管道泵

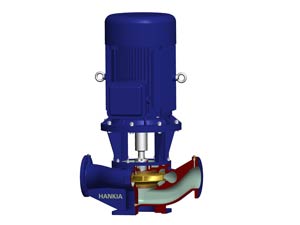

IEV type single stage vertical inline pump
IEV 系列是立式直联式管道泵, 电机与泵直接通过轴联接到一起,中间没有联轴器,在泵轴的设计有一个轴套,电机的标准轴直接插入轴套通过键销联接到一起. 同时密封结构可以采用填料及常用的波纹管机械密封. 泵的进出直径相同而且在同一条中心线上, 这样方便管路设计及布置. 因为是电机及泵共轴,因为同轴性好,安装时无需校正泵与电机的同轴度,安装很方便. 客户可以像普通悬臂泵一样,可以只购买泵头,然后回去自行配套IEC标准的电机, 这样可以让用户有多种选择.
Main designing features
- 直联式结构,安装方便;
- 立式安装,节省占地面积,对现代紧张的泵房来说是一个好的选择;
- 模块化设计,减少用户库存的配件数量;
- 泵与电机共轴,同轴度好;
- 运用填料或波纹管机械密封,结构简单,配件服务便利;
- 可选多种材质制造,铸铁,铸钢,奥氏体不锈钢,双相不锈钢等,也可以制造成铜泵壳,用于海水等
- 规模制造,交货快,价格低宜
主要应用
- 水厂及市政工程输送水;
- 农业灌溉及水利工程;
- 电厂,城市泵站及楼宇,生活小区;
- 海水及近海工程;
- 空调系统;
- 水路系统增压;
- 消防供水;
- 其它水循环.
性能范围
- 流量最大560L/s (2000m3h)
- 扬程最高180m(590ft)
- 工作温度最高120°C
- 工作压力1.6Mpa.
- 口径up to 350mm . 法兰钻孔按照GB DIN, ANSI 或其它标准
型谱图
型谱图50Hz
型谱图60Hz
