单级端吸泵的泵体主要采用径向剖分式,可以分为直联式和悬臂式. 直联式的泵和电机之没有联轴器,泵和电机共用轴或电机轴直接配合在泵的轴套上传递扭矩, 结构简单,工程造价低. 悬臂泵本身带一个轴承支架, 泵作为一个单独的设备通过联轴器与电机或柴油,减速机等联接到一起.
汉亚泵业根据世界上主要泵的通用标准设计了各种型式的单级端吸泵, 比如ISO2858, ISO5199, ANSI B73.1, DIN24255等. 用户可以根据自己的工况在这里找到一个合理的选择.
水泵>> 各种单级端吸泵,直联泵,悬臂泵,管道泵

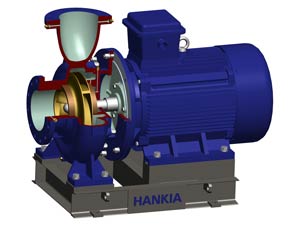

ES系列卧式直联管道离心泵
ES系列卧式直联管道离心泵是一种结构简单,安装维护方便的单级端吸泵. 泵的转子安装在加长的电机轴上,这样泵与电机就完全共用一根轴,极大提高的工艺及结构的实用性. 轴封采用标准的单弹簧波纹管式机械密封,内置在泵盖上. 因为结构简单,零件数少,维护的工作量少,因而运行成本很低.泵与电机通过法兰联接到一起, 然后整体安装在一个公用底座上. 底座为焊接底座,刚性好. 可以承受大的扭矩.
主要特点
- 直联式结构,安装方便;
- 结构简单,减少用户库存的配件数量;
- 泵与电机共轴,同轴度好;
- 运用纹管机械密封,结构简单,配件服务便利;
- 可选多种材质制造,铸铁,铸钢,奥氏体不锈钢,双相不锈钢等,也可以制造成铜泵壳,用于海水等
- 规模制造,交货快,价格低宜
主要应用
- 水厂及市政工程输送水;
- 农业灌溉及水利工程;
- 电厂,城市泵站及楼宇,生活小区;
- 海水及近海工程;
- 空调系统;
- 水路系统增压;
- 消防供水;
- 其它水循环.
性能范围
- 流量最大740L/s (2664m3h)
- 扬程最大160m(530ft)
- 工作温度最高80°C
- 工作压力1.6Mpa.
- 口径up to 500mm,法兰根据国标,德标钻孔.
型谱图
型谱图50Hz
