化工生产过程中需要很多的泵来输送介质, 这就是化工流程泵. 这些化工介质工况比较复杂,经常是高温或低温,高压,腐蚀性,易燃易爆, 因为这类泵相对来说在技术上及制造上就是要求很高. 为了满足用户各种不同的工况, 同时考虑到工程项目的造价问题, 让用户有一个可靠又合适的选择.
其中有设计标准最高的API标准,适合于重化行业的CA,CC,CO系列; HZ是适合大部化工过程的流程泵,按ISO5199标准制造; 同时我们还可以提供按ANSI B73.1标准的泵; CH系列是适合轻型化工厂用泵,价格比较实惠.
水泵>> 石油化工流程泵

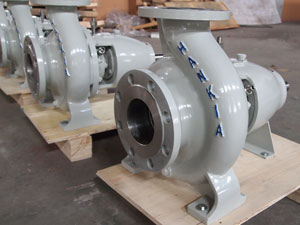

HZ系列标准化工流程泵,ISO5199标准
HZ系列是按照ISO5199标准设计和制造的化工流程泵,采用后开式结构,安装及维护便利. 密封腔可选保温冷却夹套, 密封腔可以安装单端面,双端面及集装式的机械密封, 可以是平衡型或非平衡型. 同时泵体可以带冷却及保温夹套,用于高温或低温液体的输送. 泵按重载设计,可以用来输送高温(最高温度可以达到300摄氏度),大粘度及大密度,耐腐蚀的介质. 泵轴能承受更大的扭矩,轴承采用三轴设计. 叶轮有平衡孔,同时配合合理的轴承安排,泵的吸入口可以承受很多的压力. 另外在叶轮的前端还可以加装诱导轮来降低气蚀值. 轴承可以选带保温夹套.
主要特点
- 效率高,高效区宽,性能稳定;
- 双流道设计,减少径向力,提高使用寿命和降低维护成本;
- 可选的诱导轮设计,可以降低气蚀性能;
- 可以选择多密封形式,单端面,双端面,串联式,和集装式机械密封;
- 机械密封腔带冷却保温夹套;
- 重载设计,可以用于大粘度及大密度,高温及腐蚀性的介质;
- 多种材质可以选用,铸铁,铸钢, 奥氏体不锈钢,双相不锈钢,及钛合金,等;
- 使用寿命长,腐蚀余量大.
主要应用
- 石油冶炼厂,化工厂;
- 造纸厂及肥料厂,农药厂等;
- 制糖及食品厂;
- 海水及近海工程;
- 电厂及钢厂等.
性能范围
- 流量up to 556L/s (2000m3h)
- 扬程up to 160m(525ft)
- 工作温度up to 300°C
- 工作压力2.5Mpa / 5.0Mpa.
- 口径up to 400mm, 法兰钻孔可以按照GB,DIN, ANSI和其它标准

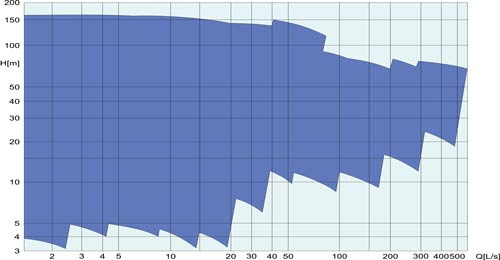

型谱图
